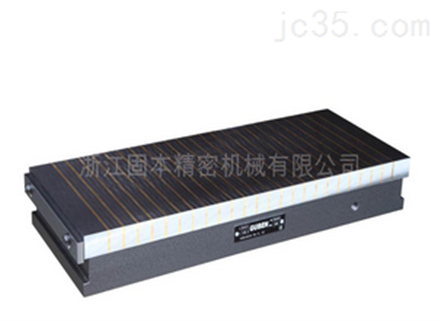

供應電磁吸盤
| 類型 | 平面磨床 | 品牌 | GUBEN | 重量 | 100（kg） |
| 加工精度 | 高精度 | 控制形式 | 數控 | 適用范圍 | 通用 |
| 適用行業 | 通用 | 布局形式 | 立式 | 安裝形式 | 落地式 機臺 桌上 |
| 產品類型 | 全新 | 是否庫存 | 是 | 型號 | 電磁吸盤 |
供應電磁吸盤參數
項 目 | 單位 | SG-52PC | SG-52PC2 | SG-73PC | SG-73PC2 | SG-104PC | SG-104PC2 | SG-164PC | ||||
工作臺面工作尺寸(長×寬) | mm | 520×200 | 720×300 | 1020×400 | 1700×400 | |||||||
工作臺zui大移動量（左右×前后) | mm | 580×230 | 820×340 | 1140×440 | 1800×440 | |||||||
工作臺面至主軸中心zui大距離 | mm | 470 | 640 | 640 | ||||||||
電磁吸盤 | mm | 500×200 | 700×300 | 1000×400 | 1600×400 | |||||||
工作臺zui大承重(含吸盤) | kg | 210 | 400 | 680 | 850 | |||||||
工作臺 (左右) | T型槽尺寸×槽數 | mm×n | 14×1 | 14×3 | ||||||||
工作臺驅動方式 |
| 液壓比例自動 | ||||||||||
工作臺速度 | m/min | 2-25 ( OP:0.5-20 ) | ||||||||||
鞍座 (前后) | MPG進給量 | 手輪每刻度 | mm | PC:0.001/0.01/0.05 PC2:0.0005/0.005/0.05 | ||||||||
手輪每轉 | mm | PC:0.1/1/5 PC2:0.05/0.5/5 | ||||||||||
自動進給 | 寸進進給量 | mm | 0.1-15 | 0.1-25 | ||||||||
連續進給速度 | mm/min | 0-1200 | ||||||||||
前后快進速度 | mm/min | 0-1200（10段） | ||||||||||
磨頭 (上下) | 砂輪尺寸 | mm | φ255×φ50.8×25 | φ400×φ127×40 | ||||||||
主軸直徑 | mm | φ100 | φ120 | |||||||||
主軸轉速 | r.p.m | 500-3500 | 500-2300（OP:500-3500） | |||||||||
MPG進給量 | 手輪每刻度 | mm | 0.0001/0.001/0.02 | |||||||||
手輪每轉 | mm | 0.01/0.1/2.0 | ||||||||||
自動進給 | 粗加工進給量 | mm | 0.001-0.04 | |||||||||
精加工進給量 | mm | 0.0001-0.006 | ||||||||||
去火花光磨次數 | 次 | 0-10 | ||||||||||
上下快進速度 | mm/min | 0-1200（10段） | ||||||||||
電機 | 主軸電機 | KW | 3.7 | 3.7（OP 5.5） | 5.5 | |||||||
前后伺服電機 (AC servo) | KW | 0.75 | 0.85 OR 1.0 | |||||||||
上下伺服電機 (AC servo) | KW | 0.85 OR 1.0 | ||||||||||
油壓電機 | KW | 1.5 | 2.2 | 3.7 | ||||||||
沖水電機 | W | 90 | 180 | |||||||||
運輸包裝尺寸（長×寬×高） | mm | 2400×1750×2400 | 2900×1900×2500 | 3800×2000×2500 | 5400×2200×2500 | |||||||
工作占地空間（長×寬×高） | mm | 2700×2200×2200 | 3500×2600×2300 | 4800×3000×2300 | 5500×3000×2400 | |||||||
機床凈重/毛重（約） | kg | 2250/2450 | 2800/3050 | 3450/3800 | 5400/5800 | |||||||
電源所需功率（不含附件） | KVA | 9 | 10 | 13 | 15 | |||||||
工作精度 | ||||||||||||
加工面對其基面平行度： 300 : 0.002 mm | 表面粗糙度： Ra 0.08um | |||||||||||
